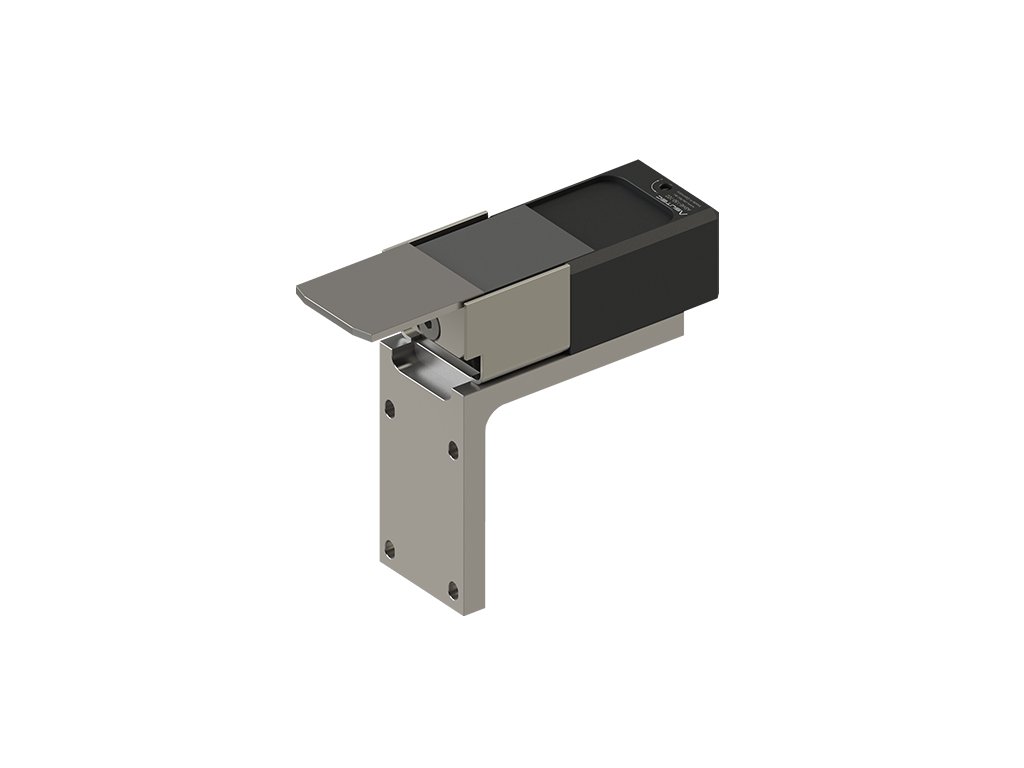

ASME-150-102
Související produkty
Detailní popis produktu
Rohový tlumič ASME-150-102 tlumí paletku o hmotnosti od 5 kg do 150 kg na transportních systémech např. TS 2 od firmy Rexroth a zajišťuje její plynulý přesun dovnitř a ven z příčné dráhy do podélné dráhy a naopak. Vhodný k zabudování pro přejezd HQ 2.
Provedení: Pneumatický tlumič. Těleso z tvrdě eloxovaného aluminia, doraz kalená ocel. Slouží k zastavení paletek do hmotnosti 150 kg - viz. tabulka.
|
Rychlost posuvu |
v = (m/min) |
6 |
9 |
12 |
15 |
18 |
24 |
30 |
36 |
|
ASME-150 |
Hmotnost palety (kg) |
5 - 150 |
5 - 100 |
5 - 90 |
5 - 90 |
5 - 90 |
5 - 55 |
5 - 35 |
5 - 25 |
Hmotnostní údaje: Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.
Hodnoty celkové hmotnosti pro zastavení paletky z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standardní doraz.
Teplotní rozsah:
- – = normální provedení od – 20°C do + 80°C
- H = provedení pro zvýšenou teplotu od – 20°C do + 180°C
- K = Provedení pro snížené teploty od – 50°C do + 80°C
Tlumící síla: Úroveň tlumící síly je v určitém rozsahu nastavována automaticky, ale může být měněna pomocí regulačního šroubu na horní části zařízení.
Spotřeba vzduchu:
výjezd: přibližně 0,19 l vzduchu při tlaku 6 barů
vjezd (nájezd): přibližně 0,08 l vzduchu při tlaku 6 barů
Přívod vzduchu: P1: k vysunutí dorazu do výchozí polohy
P2: k zasunutí nebo přidržení dorazu v zadní tlumené poloze. (Nutné pouze ve zvláštních případech použití T křížení.)
Připojení: M5 tlak 4 - 8 bar
Rozsah dodávky: Tlumič je dodáván s přívodem vzduchu 14010004 a upevňovací sadou.
Údržba: Tlumič je bezúdržbový. Okolí tlumiče musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.
Zde najdete široké spektrum dalších modifikací tlumiče: Varianty tlumiče
