ASM-100-EW-08-100
Související produkty
Detailní popis produktu
Slouží zastavení jedné nebo více najíždějících paletek v transportních systémech. Může sloužit i k pozicování např. pneumatických válců.

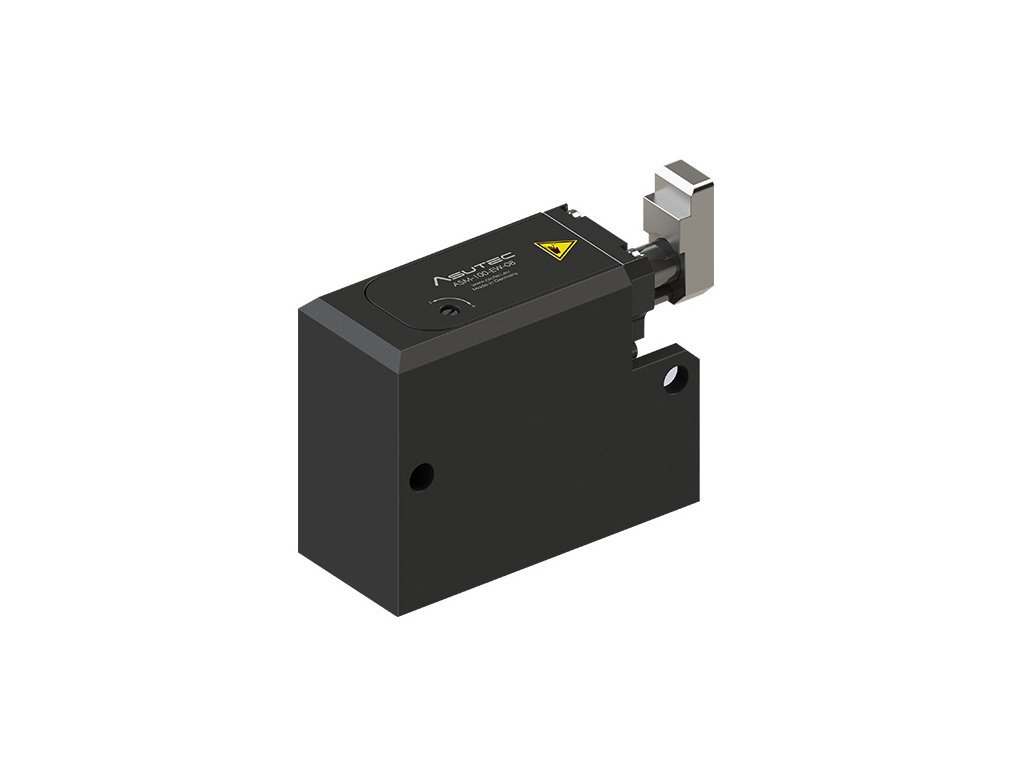

Provedení: Pneumatický stoper (zarážka). Těleso z tvrdě eloxovaného aluminia, doraz kalená ocel. Slouží k zastavení paletek do hmotnosti 100 kg - viz. tabulka.
|
Rychlost posuvu |
v = (m/min) |
6 |
9 |
12 |
15 |
18 |
24 |
30 |
36 |
|
ASM-100 |
Hmotnost palety (kg) |
3 - 100 |
3 - 70 |
3 - 60 |
3 - 55 |
3 - 50 |
3 - 40 |
3 - 30 |
3 - 17 |
Hmotnostní údaje: Udávaná hmotnost se vztahuje na celkovou hmotnost (paletka + hmotnost dopravovaného dílu), nikoliv na maximální sílu.
Hodnoty celkové hmotnosti pro zastavení palety /skupiny paletek/ z uvedené rychlosti platí pro případ koeficientu tření µ=0,07 mezi transportním pásem a paletkou pro Asutec standardní stoper. Uvedený rozsah hmotností palet vychází z minimální FRmin a maximální FRmax síly na stoper.
Minimální síla: FRmin [N] = mmin [kg] . g [ms-2] . µ
Pro ASM-100 je hodnota FRmin = 2,06 N. Tato hodnota síly je potřebná k bezpečnému tlumenému zasunutí dorazu do koncové polohy.
Maximální síla: FRmax [N] = max [kg] . g [ms-2] . µ
Pro ASM-100 je hodnota FRmax = 68,7 N. Pro tuto hodnotu je zajištěno dostatečné tlumení a je schopen paletu uvolnit (zasunutím dorazu v zatlumené -koncové pozici).
Teplotní rozsah:
- – = normální provedení od - 20°C do + 80°C
- H = provedení pro zvýšenou teplotu od - 20°C do + 180°C
- K = Provedení pro snížené teploty od - 50°C do + 80°C
Tlumící síla: Úroveň tlumící síly je v určitém rozsahu nastavována automaticky, muže být pomocí regulačního šroubu na horní straně stoperu měněna.
Zjištění pozice dorazu: E - U provedení s drážkami pro senzory je možné zjišťovat horní a dolní pozici pomocí elektrických senzorů. I - Pomocí přidaného držáku s indukčním senzorem lze zjišťovat horní s dolní pozici zarážky.
Jednočinné EW: Bez tlaku je stoper pružinou udržován v horní poloze paletka bude zastavena.
Dvoučinné DW: Bez tlaku zůstává stoper v poslední použité poloze. Stoper nemá pružinu, která zvyšuje zásuvnou sílu.
Připojení: M5 tlak 4 - 8 bar
Rozsah dodávky: Stoper je dodáván s upevňovací sadou 75000011 a přívodem vzduchu 14010004. Možno doobjednat další příslušenství.
Údržba: Stoper je bezúdržbový. Okolí stoperu musí být čisté, beze špon, aby bylo možné garantovat přesnost zastavení.
Zde najdete široké spektrum dalších modifikací stoperu: Varianty stoperu
